产品中心 > FSGX精密立柱移动系列程控平面磨床

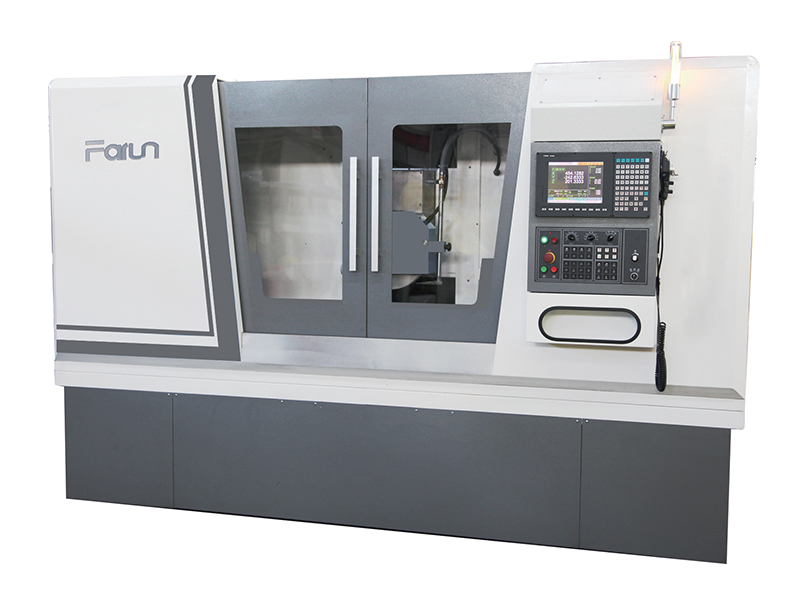

FSGX精密立柱移动系列程控平面磨床

  • FSGX精密立柱移动系列程控平面磨床.jpg
  • FSGX精密立柱移动系列程控平面磨床.jpg
    • 1


  NC款规格参数配置表( Parameters)
  项  目ITEM / 机 型MODEL
FSGX3080NCFSGX30120NC FSGX30160NC FSGX40100NC FSGX40120NC FSGX401600NC
  工作台尺寸(宽×长)Table size(W*L)mm   300*800300*1200 300*1600 400*1000400*1200400*1600
  最大磨削尺寸(宽X长)Max grinding size(W*L)mm   300*800300*1200 300*1600 400*1000400*1200400*1600
主轴中心至工作台面最大距离Maxdistance between spinde center Ine and abe surfacemm 600
  工作台最大载重(含吸盘)Max table load(with chuck)kg 400500 600         650700850
  ●吸盘chuck






  电磁吸盘尺寸(宽X长)Magnetic chuck size(W*L)mm       300*800300*1200 300*1600 400*1000400*1200400*1600
  选择配置Optional铜线密纹电磁吸盘/电永磁吸盘electromagnetic chuck with fine pole/permanent electromagnetic chuck
  ●工作台纵向移动(X轴)Table longitudinal moving(X axis)



  最大有效行程maxtravelmm 8001200 1600       100012001600
  移动速度speedmmin 5-25
  ●立柱横向移动(Z轴)Column cross moving(Z axis)

  最大有效行程max travelmm
340
440

  移动速度speedmm/min 0~1500
  最小进给量min feed ratemm 0.001
  ●磨头体上下移动(Y轴)Grinding head up and down moving(Y axis)



  自动进给量auto feedmm/t

0.001~0.05


  移动速度Speedmm/min 0~1000
  最小进给量min feed ratemm 0.001
  砂轮尺寸Grind wheel sizemm350*40*127
  主轴spindle


  主轴转速speedr/min 1440(50Hz)/730(60Hz)
  主轴电机功率motor powerkw4/(5.5选择配置Optional
