产品中心 > 卧轴矩台数控强力成形平面磨床

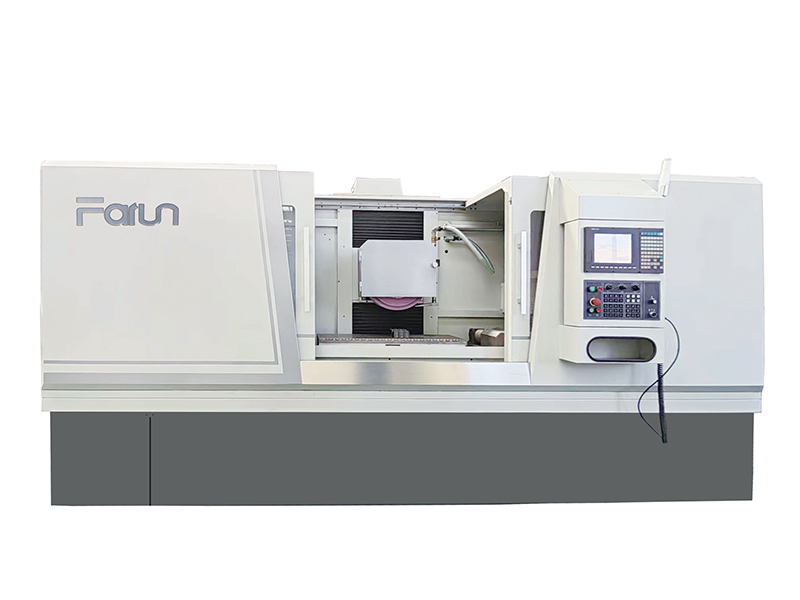

卧轴矩台数控强力成形平面磨床

主要参数(Specifications)
项目ITEM/机型MODEL			FSGQ30100CⅢ	FSGQ40100CⅢ
工作台尺寸(宽×长)	Table size(W*L)	mm	300*1000	400*1000
工作台T型槽(宽度X数量)	T slot(W*N)	mm*n	14*3
主轴中心至工作台面最大距离	Max distance between spindle center Ine and table surface	mm	650
工作台最大载重(含吸盘)	Max table load(with chuck)	kg	400	650
吸盘	chuck
铜线密纹电磁吸盘/电永磁吸盘	electromagnetic chuck with fine pole/permanent elctromagnetic chuck			选择配置Optiona
吸盘尺寸(宽X长)	chuck size(W*K)	mm	300*800	400*1000
工作台纵向移动(X轴)	Table longitudina moving(X axis)
最大有效行程	Max trave	mm	1000
移动速度	speed	mimin	0~20
电子手轮进给量	Feed rate by MPG	mm/gra	0.001
立柱横向移动(Z轴)	Column cross moving(Z axis)
最大有效行程	Max travel	mm	406	506
移动速度	Speed	mm/min	0-4000
电子手轮进给量	Feed rate by MPG	mm/gra	0.001
磨头体上下移动(Y轴)	Grinding head up and down moving(Yaxis)
自动进给量	auto feed rate	mm/t	0.001~0.05
移动速度	Speed	mm/min	0-4000
电子手轮进给量	Feed rate by MPG	mm/gra	0.001
砂轮尺寸(外径×厚度×内径)	wheel size(OD*WID)	mm	500100203
主轴	spindle
主轴最高转速(变频)	max spinde speed(inverter	r/min	3000
主轴电机功率	main motor power	kw	22/30
机床毛重	machine GW	kg	约7500	约8000
机床整体外形尺寸(长×宽×高)	Machine appearance size(LWH)	mm	约4420约3250约2400	约4420约3500约2400
